Je scherm nieuw leven inblazen: Problemen met het dockingstation van de Nintendo Switch met de M92T17-chip begrijpen en oplossen

Een van de meest geliefde functies van de Nintendo Switch is de veelzijdigheid: je kunt naadloos overschakelen van handheld spelen naar gamen op je tv via het Nintendo Switch Dock. Voor veel gebruikers kan deze overgang echter soms een frustrerend obstakel vormen: geen video-uitvoer, niet opladen in het dock of ander onregelmatig gedrag. Hoewel verschillende componenten de oorzaak kunnen zijn, is een veelvoorkomende boosdoener achter deze docking- en schermproblemen een kleine, maar cruciale, chip op het moederbord van de console: de Nintendo Switch IC M92T17 chip.

Als je online forums hebt doorzocht of met consolereparatiespecialisten hebt gesproken, heb je deze chip waarschijnlijk wel eens horen vallen in verband met problemen met de stroomvoorziening en het dockingstation. Laten we eens kijken wat de M92T17 doet, waarom hij het begeeft en wat de oplossing is, vaak door de Nintendo Switch M92T17 HDMI IC-chip te vervangen.

Wat is de M92T17 Nintendo switch IC chip en wat doet hij?

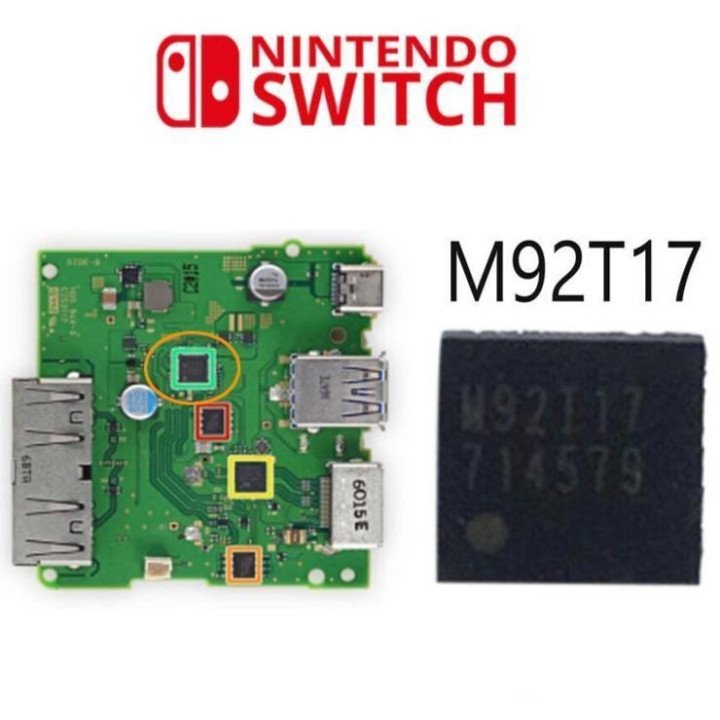

De M92T17 is een IC (Integrated Circuit) voor energiebeheer en interface op het moederbord van het Nintendo Switch Dock. Hoewel hij vaak wordt genoemd in de context van problemen met de HDMI-uitvoer (vandaar de bijnaam 'HDMI IC-chip' in discussies), is zijn rol breder. Hij is nauw betrokken bij:

1. Power Delivery Negotiation: Het communiceert met het dock en de lader (vooral wanneer het dock is aangesloten) om de juiste spanning en stroomsterkte te bepalen voor het opladen van de console en het voeden van het systeem terwijl het video uitzendt.
2. USB-C-communicatie: Het helpt bij het beheren van de complexe data- en stroomsignalen die via de USB-C-poort gaan, de levensader van de console naar het dock, de laders en andere accessoires.
3. Interactie met beeldscherm- en stroomcomponenten: Het werkt samen met andere IC's (zoals de P13USB-chip voor video-/data-switching en de belangrijkste power management IC, de BQ24193) om ervoor te zorgen dat de console de stroomstatus correct verwerkt en het videosignaal voorbereidt voor uitvoer.

Zie het als een poortwachter en vertaler voor de hoofdpoort van de console wanneer deze is aangesloten op accessoires, met name het dock. Het zorgt ervoor dat de juiste stroom wordt ingevoerd en de juiste data (inclusief het videosignaal voor de tv) wordt verzonden.

Waarom gaat de Nintendo switch IC M92T17-chip kapot?

De M92T17 is bijzonder kwetsbaar voor spanningsgerelateerde problemen. De meest voorkomende redenen voor het falen zijn:

• Gebruik van docks of opladers van derden: Dit is waarschijnlijk de grootste boosdoener. Sommige niet-officiële docks of opladers houden zich niet strikt aan de USB Power Delivery-normen. Dit kan leiden tot spanningspieken of onjuiste stroomonderhandeling, waardoor er spanningspieken via de USB-C-poort ontstaan ​​die de gevoelige M92T17-chip (en soms ook de P13USB-chip) overbelasten en beschadigen.
• De oplader rechtstreeks op de console aansluiten terwijl deze in het dock staat: Hoewel het officiële Nintendo-dock de stroomvoorziening correct beheert, kan het gebruik van een dock van een derde partij en ook het rechtstreeks aansluiten van de oplader op de poort van de console soms problemen veroorzaken, vooral bij niet-conforme accessoires.
• Fysieke schade: Het laten vallen van de console of het blootstellen van de USB-C-poort aan spanning kan soms de chip of de soldeerverbindingen beschadigen.
• Defecte kabels of stekkerdozen: Minder vaak voorkomend, maar kabels van slechte kwaliteit of stroomproblemen vanuit het stopcontact (zoals spanningspieken tijdens onweer) kunnen de chip mogelijk overbelasten.
• Componentenmoeheid: Zoals bij elk elektronisch apparaat component, kan de chip na verloop van tijd degraderen, hoewel catastrofale storingen vaak verband houden met externe spanning, zoals spanningspieken.

De symptomen van een defecte Nintendo switch IC M92T17 herkennen

Als je een van de volgende symptomen opmerkt, is de M92T17-chip een sterke verdachte:

• Geen video-uitvoer in dock: Het meest voorkomende symptoom. Het tv-scherm blijft zwart of de melding 'Geen signaal' blijft verschijnen, ook al lijkt de console te draaien (het scherm op de console kan verlicht blijven of je hoort menugeluiden).
• Console laadt niet op in dock: Het batterijpictogram op het consolescherm geeft niet aan dat er wordt opgeladen of de batterij loopt langzaam leeg, zelfs in het dock.
• Docklampje gaat niet aan: Het led-lampje op het officiële Nintendo Switch-dockstation licht meestal op wanneer de console correct is geplaatst en communiceert; Een defecte M92T17 kan dit voorkomen.
• Onregelmatig opladen: De console laadt mogelijk soms op, maar niet consistent, of alleen in de handheldmodus, maar niet in het dock.
• Console herkent geen andere USB-C-accessoires: In zeldzame gevallen kan een ernstig beschadigde M92T17 de werking van de console beïnvloeden, ongeacht wat er op de USB-C-poort is aangesloten.

De oplossing: Vervanging van de HDMI IC-chip van de Nintendo Switch IC M92T17

Als de diagnose wijst op de M92T17-chip, is vervanging de oplossing. Dit is geen reparatie voor mensen met een zwak hart of een onervaren doe-het-zelver. De M92T17 is een klein, op het moederbord gemonteerd onderdeel dat speciaal gereedschap en vaardigheden vereist:

1. Demontage van de Dock : De Dock moet voorzichtig uit elkaar worden gehaald om toegang te krijgen tot het moederbord.
2. De chip lokaliseren: De M92T17 moet correct worden geïdentificeerd op het bord met veel componenten.
3. De oude chip desolderen: Hiervoor is een heteluchtstation en een nauwkeurige techniek nodig om de oude chip te verwijderen zonder de omliggende componenten of de pads op het moederbord te beschadigen.
4. De pads reinigen: Het gebied moet zorgvuldig worden ontdaan van oud soldeer.
5. De nieuwe chip solderen: Met behulp van vloeimiddel, een pincet met een fijne punt en meestal een heteluchtstation (of soms een soldeerbout met een zeer fijne punt) wordt de nieuwe M92T17-chip uitgelijnd en op het bord gesoldeerd. Dit vereist vaste handen en vaak de hulp van een microscoop.
6. Testen: Na hermontage (of gedeeltelijke hermontage voor testdoeleinden) moet de console grondig in het dock worden getest om te bevestigen dat de video-uitvoer, het opladen en de algehele functionaliteit zijn hersteld.

Het proberen van deze reparatie zonder de juiste training en apparatuur kan leiden tot verdere, mogelijk onherstelbare, schade aan het moederbord van de console.

Alternatieven voor zelf vervangen

Voor de meeste Nintendo Switch-bezitters die met deze problemen te maken hebben, zijn de volgende praktische opties beschikbaar:

• Professionele reparatieservice: Veel onafhankelijke elektronica reparatiewinkels zijn gespecialiseerd in console reparaties en beschikken over de benodigde gereedschappen en expertise voor het vervangen van de Nintendo Switch M92T17 HDMI IC-chip. Dit is vaak aanzienlijk goedkoper dan reparatie of vervanging door de fabrikant.
• Officiële Nintendo-reparatieservice: Je kunt contact opnemen met de klantenservice van Nintendo. Afhankelijk van de garantiestatus en de aard van de schade bieden ze mogelijk een reparatie aan, maar soms kiezen ze voor een volledige vervanging van de console, wat kostbaar kan zijn.

Preventie is de sleutel

Gezien de belangrijkste oorzaak van M92T17-storingen, is preventie de beste manier om je console te beschermen:

• Gebruik officiële Nintendo-accessoires: Gebruik waar mogelijk het officiële Nintendo Switch-dockstation en de netstroomadapter die bij je console zijn geleverd.
• Onderzoek accessoires van derden zorgvuldig: Als je ervoor kiest om docks, opladers of adapters van derden te gebruiken, doe dan grondig onderzoek en zorg ervoor dat er expliciet wordt vermeld dat ze gecertificeerde USB Power Delivery-compatibele componenten gebruiken die speciaal voor de Switch zijn ontworpen. Vermijd goedkope, merkloze accessoires.
• Voorzichtig behandelen: Bescherm je console tegen vallen en vermijd overmatige belasting van de USB-C-poort.

Conclusie

De M92T17 IC-chip is een essentieel onderdeel voor de dockfunctionaliteit en het energiebeheer van de Nintendo Switch. Hoewel een storing een veelvoorkomend en frustrerend probleem is, vooral wanneer deze wordt veroorzaakt door niet-compatibele accessoires, is het vaak op te lossen. Het begrijpen van de rol van de chip, het herkennen van de symptomen en het kiezen voor een professionele vervanging van de Nintendo Switch M92T17 HDMI IC-chip is de manier om je console weer optimaal te laten presteren. Door preventieve maatregelen te nemen, met name met betrekking tot de keuze van je dock en oplader, kun je het risico op dit probleem aanzienlijk verkleinen en je game-ervaring soepel en ononderbroken houden.
