Nintendo Switch IC | BQ24193 Batterij oplaad management IC

Inzicht in de batterij oplaad management IC BQ24193 van de Nintendo Switch: Problemen met opladen en stroomvoorziening oplossen.

De veelzijdigheid van de Nintendo Switch als thuisconsole en draagbaar apparaat is een belangrijk onderdeel van zijn aantrekkingskracht. Deze dubbele functie is sterk afhankelijk van een robuust en efficiënt energiebeheersysteem. De kern van dit systeem, met name wat betreft de batterijduur en stroomvoorziening, is een cruciaal onderdeel: de batterij oplaad management Nintendo Switch IC BQ24193 van Texas Instruments voor de Nintendo Switch. Wanneer deze kleine, maar essentiële chip defect raakt, kan dit leiden tot frustrerende problemen, met name een Nintendo Switch die niet oplaadt of niet aangaat.

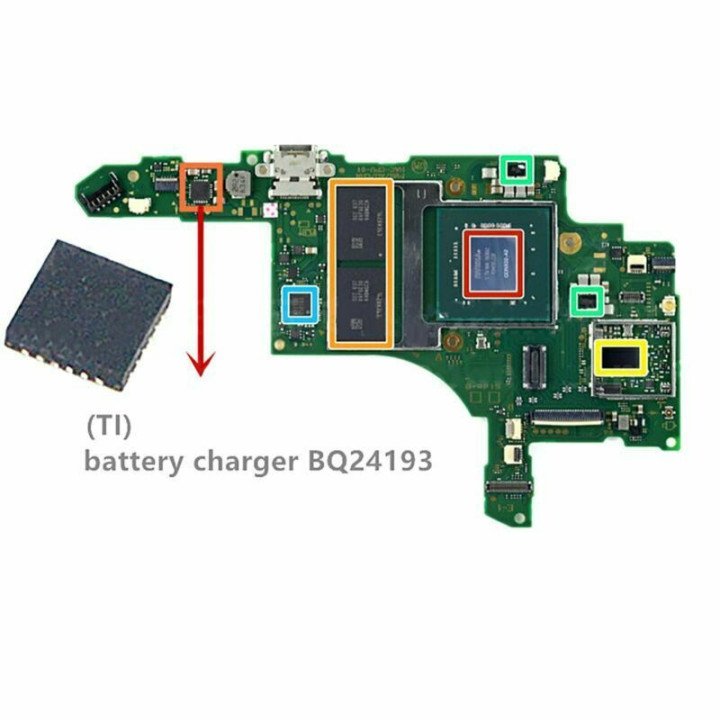

De Nintendo Switch IC BQ24193 is een sterk geïntegreerd apparaat voor batterij oplaad management, ontworpen voor toepassingen met beperkte ruimte, zoals draagbare spelcomputers. De belangrijkste functies zijn:

• Het beheren van het opladen van de batterij via een externe stroombron (zoals de netadapter of het dock).
• Het regelen van de stroomtoevoer naar de rest van de console, zodat deze rechtstreeks op de adapter kan werken terwijl de batterij tegelijkertijd wordt opgeladen, of naadloos kan overschakelen naar batterijvoeding wanneer de console niet is aangesloten.
• Het bewaken van de batterijtemperatuur en -spanning om veilig opladen te garanderen.
• Het verstrekken van informatie over de laadstatus aan het systeem.

Gezien deze cruciale functies is het gemakkelijk te begrijpen waarom een ​​defecte BQ24193 IC de hele console-ervaring kan verstoren.

Nintendo Switch laadt niet op

Een van de meest voorkomende symptomen van een defecte BQ24193 is dat de Nintendo Switch niet goed oplaadt. Gebruikers kunnen hun console rechtstreeks of via het dock aansluiten en merken dat het oranje oplaadlampje niet brandt, het batterijpercentage gelijk blijft of, in sommige gevallen, de batterij leegloopt ondanks dat de console is aangesloten.

Een defecte Switch kan ook worden veroorzaakt door eenvoudigere problemen, zoals een defecte USB-C kabel, een beschadigde oplaadpoort of een defecte netadapter. Als deze componenten zijn getest en uitgesloten, is de Nintendo Switch IC BQ24193 vaak de hoofdverdachte.

De Nintendo Switch IC BQ24193 is verantwoordelijk voor het afstemmen van het Power Delivery Protocol op de oplader, het regelen van de stroomtoevoer naar de batterij en het geven van feedback aan het systeem over het oplaadproces. Als de chip beschadigd is, herkent deze mogelijk niet dat er een lader is aangesloten, kan deze de inkomende spanning en stroom niet regelen, of kan de laadstroom de accu niet effectief bereiken.

Veelvoorkomende oorzaken van BQ24193 storingen in deze context zijn:

• Spanningspieken: Het gebruik van niet-conforme docks of opladers van derden die zich niet strikt houden aan de USB-C Power Delivery-specificaties, kan schadelijke spanningspieken of onjuiste stroomprofielen naar de console sturen, waardoor het beveiligingscircuit overbelast raakt en de BQ24193 beschadigd raakt.
• Fysieke schade: Een val kan interne spanning op componenten veroorzaken, waardoor de chip of de verbindingen met de printplaat beschadigd kunnen raken.
• Vloeistofschade: Binnendringend vocht kan de pinnen van de IC aantasten of kortsluiting veroorzaken die tot een storing kan leiden.

Wanneer een Nintendo Switch niet oplaadt, zal een professionele reparatietechnicus, na te hebben gecontroleerd of de externe accessoires en de poort goed werken, vaak een diagnose stellen en mogelijk een vervanging van de batterij oplaad management IC BQ24193 van de Nintendo Switch uitvoeren.

Nintendo Switch gaat niet aan

Een ernstiger gevolg van een defect aan de BQ24193 is dat de Nintendo Switch helemaal niet meer aangaat. Hoewel een volledig lege batterij dit kan veroorzaken, kan de BQ24193 de boosdoener zijn als de console nog steeds weigert aan te gaan, zelfs niet wanneer deze is aangesloten op een lader waarvan bekend is dat deze goed werkt.

De IC zorgt niet alleen voor het opladen; het is ook een belangrijk onderdeel van de stroomtoevoer van het systeem terwijl het is aangesloten op of werkt op de batterij. Het regelt de stroomvoorziening naar de belangrijkste componenten zoals de CPU, GPU en het geheugen. Als de BQ24193 defect is, kan hij mogelijk niet de benodigde spanning en stroom aan deze componenten leveren, zelfs niet als er stroom beschikbaar is via de netadapter of de batterij.

Simpel gezegd, stel je de BQ24193 voor als een verkeersregelaar voor elektriciteit. Als de beheerder niet in staat is om te functioneren, kan het stroomverkeer de bestemming (de interne componenten van de console) niet op de juiste manier of helemaal niet bereiken, waardoor het systeem niet kan opstarten. Dit is de reden waarom een ​​defecte BQ24193 kan resulteren in een volledig lege console zonder enig teken van leven, zelfs als de batterij nog enigszins opgeladen is of de oplader is aangesloten.

Het vaststellen of een "Nintendo Switch start niet op"-probleem te wijten is aan de BQ24193 vereist expertise. Technici gebruiken multimeters en schema's om de juiste spanningswaarden op verschillende punten op het moederbord te controleren, met name rond het stroombeheercircuit. Als de verwachte spanningen ontbreken of onjuist zijn en andere primaire voedingscomponenten zijn uitgesloten, is de BQ24193 een goede kandidaat voor vervanging.

Het vervangen van een batterijladingbeheer-IC BQ24193 van de Nintendo Switch is een geavanceerde reparatieprocedure. De chip is een Ball Grid Array (BGA)-component, wat betekent dat de verbindingen kleine soldeerbolletjes onder de chip zijn. Dit vereist gespecialiseerde gereedschappen, zoals een hetelucht-reworkstation, een microscoop en aanzienlijke microsoldeervaardigheid om de oude chip veilig te verwijderen, de soldeerpads voor te bereiden en een nieuwe te installeren zonder de omliggende componenten of het moederbord zelf te beschadigen. Deze reparatie wordt niet aanbevolen voor beginners.

Kortom, de BQ24193 is een essentieel onderdeel van het stroomsysteem van de Nintendo Switch. Een defect is een veelvoorkomende oorzaak van frustrerende problemen, zoals een Nintendo Switch die niet oplaadt of een complete Nintendo Switch die niet aangaat. Hoewel het oplossen van problemen altijd moet beginnen met eenvoudigere oplossingen zoals kabels en opladers, is de BQ24193 een goede optie als deze zijn uitgesloten. Voor deze complexe problemen met power management IC's is het ten zeerste aan te raden om een ​​professionele reparatieservice in te schakelen met ervaring in microsolderen en het repareren van consoleborden, zodat uw geliefde Switch weer aan de praat is.
